Les planchers
Il existe différents types de plancher : collaborants, coffrages perdus, ainsi que des planchers sec avec platelage. Tous les systèmes associent résistance mécanique, facilité d'installation, sécurité et compatibilité avec les structures et les réseaux. Les performances acoustiques et thermiques sont obtenues grâce à une combinaison de différents matériaux: acier, béton, laine de roche et plâtre.

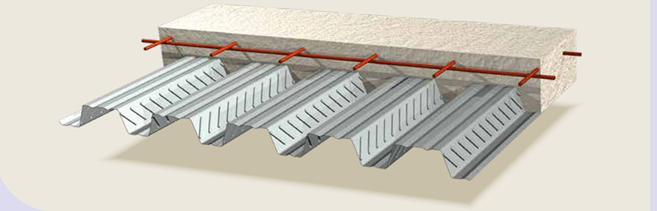

Les planchers collaborants
Un « plancher collaborant » est une dalle en béton armé coulée sur un profil en acier galvanisé. Ce profil est mécaniquement solidaire de la dalle grâce à sa géométrie et aux aspérités qui sont réalisées lors du profilage.
Il constitue par conséquent non seulement le coffrage de la dalle, mais aussi l’armature principale.
La légèreté de la plupart des profils (8 kg/ml en moyenne) permet de les utiliser sans moyen de levage ; leur portée sans étaiement pouvant par ailleurs aller jusqu’à 4.0m.
Grâce aux nervures, à performance équivalente, l’économie de béton est en moyenne de 30 L/m2 par rapport à une dalle en béton armé et les armatures complémentaires se limitent à un treillis anti-fissuration ( 1.2 kg/m2).
Tous les bacs collaborants sont régis par les « règles professionnelles », document référence sur lequel figurent toutes les recommandations de mise en œuvre à respecter.
Une large gamme : cofraplus 60 , cofraplus 80 , cofraplus 220 , Cofrastra 40, Cofrastra 70 , cofradal.
Les avantages
- Différentes Portées selon planchers avec ou sans étaiement
- Réduction du poids propre de 30 % par rapport à une dalle en béton préfabriqué
- Option de 2 largeurs utiles différentes pour assurer une installation simple et rapide: 1035 mm avec 5 ondes ou 828 mm avec 4 ondes
- Réduction des coûts de la structure portante grâce à la réduction de poids
- Performances acoustiques avec des valeurs de Rw comprises entre 46 dB et 53 dB approuvées par le CSTB
- Parfaitement empilable pour un transport et un stockage efficaces sur le site
- Le bac métallique possède un revêtement métallique performant ZMevolution
- Le plancher peut être pré-percé pour faire passer les goujons d’une poutre en acier

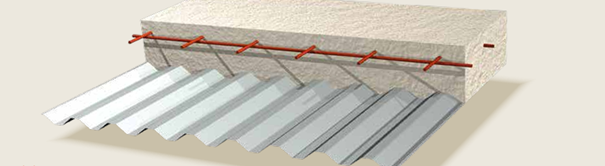

Les planchers de coffrage
Différents types de plancher perdu , Cofrasol 25 , Cofrasol 40 , Cofrasol 60, ce dernier est le profil de coffrage perdu le plus populaire.
En fonction de l'épaisseur de la dalle ciblée, il permet de créer des coffrages avec des portées jusqu’à 3,0 m sans aucun étayage temporaire.
Après le coulage du béton et son durcissement complet, le coffrage métallique reste en place ou peut être coupé. Il n’apporte plus aucune fonction pour la stabilité mécanique de la dalle en béton armé.
Les avantages
- Les profilés Cofrasol en acier servent comme coffrage lors du coulage et la prise du béton
- Les bacs sont autoportants sur une portée allant jusqu'à 3,0 m
- Le coffrage ne contribue pas à la résistance structurelle de la dalle dans son état final
- Permet la construction de dalles de béton lorsque l'accès au coffrage standard est difficile
- Pas besoin d'enlever le coffrage après le bétonnage, ce qui permet de gagner du temps

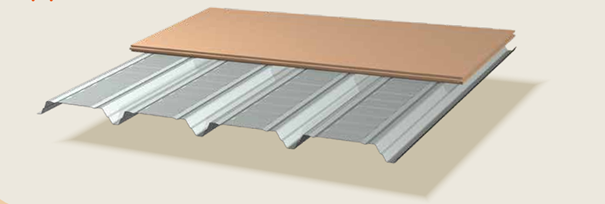

Les planchers sec
Technique de construction sèche par excellence, sans étais (parce que sans béton), avec des portées de 2 à 4,50 m, ces solutions 5 à 8 fois plus légères que des planchers en béton armé offrent une grande facilité de mise en œuvre.
Il est constitué d’un profil à nervures trapézoïdales qui, revêtu en partie supérieure d’un platelage de panneaux de bois vissé sur les sommets de nervures, forme un plancher sec. La performance affichée est celle du profil seul. Le platelage bois ou aggloméré, qui sera vissé sur le profil, apportera la rigidité nécessaire au complexe.
Les avantages
- Permet de réaliser des planchers secs avec différentes portées selon le profil
- Est une construction légère avec un poids propre selon le profil choisi
- Charge admissible selon étude
- Ne nécessite pas de béton – construction entièrement sec
- Plancher métallique fourni sans le panneau en bois
